Monitoring Trafik Jaringan Pada LAN

Monitoring Trafik Jaringan Pada LAN (Local Area Network) Kos Kuning Rowosari  Dengan Parameter RTT (Roundtrip Time)

Gugun Gunawan

Program Studi Teknik Elektronika Telekomunikasi, Politeknik Caltex Riau

gugungunawan911@gmail.com

1.         Pendahuluan

Pada jaringan LAN (Local Area Network) terdapat beberapa komputer yang saling terhubung ke network. Setiap komputer mempunyai daya komputasi sendiri dan juga dapat mengakses resource yang ada di LAN seperti, data ataupun perangkat. Dan pada saat jaringan lambat kita harus tahu apa penyebab lambatnya jaringan. Dan itulah salah satu gunanya monitoring jaringan.

Monitoring jaringan merupakan salah satu bagian dalam manajemen jaringan dimana monitoring berfungsi untuk mengevaluasi peforma dan untuk melihat efisiensi dan stabilitas operasional. Analisa dan monitoring trafik diperlukan untuk meningkatkan kualitas layanan jaringan dengan penggunaan analisa statistik untuk memperoleh karakteristik trafik. Statistik ini menggambarkan tentang kualitas layanan dan trafik jaringan. Karena adanya keragaman kebutuhan bandwidth oleh arus trafik yang dihasilkan dari aplikasi berbeda.

Kenapa penulis melakukan monitoring jaringan pada kos kuning, karena di kos kuning tersebut trafik data yang terjadi cukup padat dimana terdapat 14 user dan juga di kos tersebutlah penulis tinggal. Penulis ingin melihat bagaimana kinerja dari jaringan yang ada. Dan situs yang akan dicoba adalah www.kaskus.us, karena situs tersebut yang rutin penulis kunjungi setiap harinya dan merupakan situs kebanggaan indonesia. Percobaan dilakukan pada jam 17.00 dimana lalu lintas data cukup padat.

Pada percobaan ini monitoring trafik jaringan menggunakan PING (Packet Internet Gopher) yang digunakan untuk menguji kemampuan sebuah host berkomunikasi atau mengirim data ke luar. Perintah dari ping ini akan nenunjukkan jumlah data yang hilang sewaktu berkomunikasi dan time to live (TTL). Dan juga kita melihat  Round Trip Time (RTT), yaitu waktu yang diperlukan oleh suatu sinyal atau paket data untuk berjalan dari sumber ke tujuan dan kembali lagi ke sumber. Waktu yang sedikit berarti trafik bagus.

Dengan menggunakan data yang didapat dari ping kemudian dicari nilai PDF (Probability Density Function) yang menyatakan nilai kemungkinan dari setiap kejadian dan nilai CDF (Cumulative Density Function) yang menjumlahkan nilai kemungkinan sampai suatu kejadian tertentu, setelah itu dari hasilnya maka akan didapat informasi mengenai kinerja dari jaringan dan tentang prediksi yang berhubungan dengan kinerja jaringan tersebut.

Pada paper ini saya akan menjeaskan tentang Ping dan pengambilan data dengan PDF dan CDF pada bab 2. Selanjutnya di bab 3 saya akan melihatkan hasil dan kemudian analisanya dan dilanjutkan dengan kesimpulan pada bab 4.

2.         Metode

Sebelum kita melihat bagaimana metode monitoring trafik jaringan pada LAN kos kuning maka kita harus tahu dulu sebelumnya bagaimana topologi jaringannya.

Pada gambar diatas terlihat bagaimana topologi dari jaringan kos kuning dimana kita menggunakan kabel UTP dengan transmisi data digital hingga 100 megabit per detik, Frequensi up to 100Mhz dan dengan konektor RJ 45. Terdapat 14 user aktif pada jaringan kos kuning.

2.1      Ping

Ping merupakan utilitas untuk memeriksa konektivitas antar jaringan melalui sebuah protokol TCP/IP (Transmission Control Protocol/Internet Protocol) dengan cara mengirim sebuah paket ICMP (Internet Control Message Protocol) kepada alamat ip yang hendak di uji konektivitasnya. Ping yang bagus akan menampilkan pesan reply pada layar monitor dan jika Request Time Out berarti tidak ada konektivitas yang terjadi. Kualitas jaringan dinilai berdasarkan waktu pergi dan pulangnya paket dan jumlah paket yang hilang. Jika keduanya memiliki nilai yang semakin kecil maka trafik akan dinilai bagus.

Contoh penggunaan ping :

·  ping localhost atau 127.0.0.1 (untuk menguji konfigurasi network host)

·  ping 202.150.226.1 (menguji hubungan dari localhost ke host luar)

·  ping www.yahoo.com (menguji hubungan localhost ke host yahoo)

·  ping 202.150.226.1 -a (mendapatkan domain name host luar berdasarkan IP Address)

·  ping 202.150.226.1 -t (ping terus menerus, menghentikanya dengan Ctrl-C)

·  ping 202.150.226.1 -n 10 (ping host sebanyak 10 kali – n=number)

·  ping 202.150.226.1 -l 1000 (ping host dengan data sebanyak 1000 bytes)

Pada paper ini langkah pertama dalam monitoring jaringan menggunakan ping adalah dengan melihat respon time ke situs tertentu terhadap ukuran paket loopback yang berbeda-beda. Dengan melakukan perintah ping ke situs target dengan jumlah 10 iterasi dan ukuran paket icmp mulai dari minimal misalnya 8 byte sampai dengan ukuran maksimal hingga nilai respon time tak terdefinisi atau terjadi “RTO (request time out)”. Contohnya : "Ping www.kaskus.us –n 10 –l 32 –i 225”, yaitu perintah ping ke website kaskus dengan ukuran file icmp 32 byte iterasi 10 kali dan TTL 225. Dan ping akan dilakukan terus menerus hingga terjadi RTO, setelah itu barulah berhenti dan kemudian datanya dijadikan ke grafik agar lebih mudah dibandingkan dan dari grafik tersebut akan terlihat bagaimana respon time ke situs tersebut dengan ukuran paket loopback yang berbeda-beda.

Langkah kedua adalah melihat pengaruh besarnya paket terhadap RTT dalam rentang waktu tertentu. Dengan mekukan perintah ping ke situs yang sama dengan yang sebelumnya tetapi dengan iterasi sebanyak 1000 kali dan ukuran file yang berbeda, kita ambil contoh, yaitu 128B, 512B, dan 1000B. Kemudian dari data yang didapat dijadikan kedalam bentuk grafik yang kemudian dilihat dan dibandingkan nilai RTTnya.

2.2      PDF dan CDF

Langkah selanjutnya adalah dengan melakukan analisa statistik. Data yang telah didapat tadi akan diolah dan dicari nilai PDF dan CDFnya. Nilai PDF dan CDF tersebut akan membantu kita dalam menarik kesimpulan yang menunjukkan keadaan sesungguhnya. Analisa statistik ini akan membuat kita dapat lebih mudah melihat gambaran karakteristik dari kinerja jaringan.

2.2.1      PDF (Probability Density Function)

Fungsi kepadatan probabilitas atau probability density function menyatakan nilai probabilitas dari setiap keajadian X dan dituliskan dengan p(X). Contoh pada kasus kita ini adalah dimana X merupakan tiap-tiap ukuran paket data dari data pada langkah sebelumnya, dengan RTT range 25 ms. Caranya, nilai RTT terkecil kemudian tambahkan 25 ms itu jadi range pertama, dan lanjutkan sampai data RTT terbesar masuk dalam range terakhir. Nilai PDF akan menampilkan kemungkinan jumlah data dalam range. Nilai semua kemungkinan adalah 1. Jadi, jika nilai kemungkinan atau probabilitas suatu range semakin tinggi maka jumlah data pada range tersebut semakin besar

2.2.2      CDF (Cumulative Density Function)

Fungsi kepadatan kumulatif atau Cumulative Density Function adalah fungsi yang menjumlahkan nilai kemungkinan sampai suatu kejadian tertentu (1). Seperti yang telah dijelaskan sebelumnya jumlah nilai kemungkinan adalah 1.

3.         Hasil dan analisa

3.1      Respon time ke situs kaskus dengan ukuran paket loopback yang berbeda-beda dengan jumlah 10 iterasi dari masing – masing paket data.

Idealnya semakin besar paket data maka semakin besar RTTnya, tetapi dari Gambar 3.1. diatas kita tidak dapat mengatakan semakin tinggi paket data maka semakin besar rata – rata RTTnya karena dari grafik nilainya turun naik. Hal ini terjadi karena pada saat pengetesan data kemungkinan trafik data pada jaringan lagi tinggi sehingga walaupun paket datanya kecil tetapi trafik pada jaringan itu sendiri tinggi maka nilai RTTnya akan besar dan bisa saja pada saat pengetesan paket data yang berukuran besar trafik pada jaringan rendah oleh karena itu nilai RTTnya juga akan rendah.

3.2      Melihat pengaruh besarnya paket terhadap RTT dalam rentang waktu tertentu

Pada grafik diatas sumbu X merupakan urutan paket data, jadi karena jumlah iterasinya 1000 maka urutan paket datanya adalah dari 1 sampai dengan 1000. Urutan paket data ini kita asumsikan sebagai domain waktu. Dan sumbu Y merupakan RTT.

Pada Gambar 3.2 terlihat bahwa trafik semakin tinggi ketika berada pada urutan ke 599 sampai dengan 1000. Dan terjadi lonjakan tertinggi pada saat itu dengan RTT mencapai 1200 ms. Lain halnya dengan Gambar 3.3. dan 3.4 tidak ada lonjakan yang begitu signifikan.

Jika perbandingannya merupakan RTT dan waktu maka tidak ada kondisi ideal. Karena bisa jadi seperti yang sebelumnya telah dijelaskan bahwa trafik pada jaringan bisa tiba – tiba tinggi ataupun rendah tergantung dari user.

3.3      Analisa Statistik

3.3.1      Grafik Kemunculan

·       128 byte

·       512 byte

·       1000 byte

Pada grafik kemunculan Gambar 3.5. terlihat pada range pertama yaitu 57 – 81 mucul sebanyak sekitar 600 kali dan semakin tinggi RTTnya semakin jarang mucul. Dengan melihat hal tersebut dapat bisa dibilang trafik jaringan berada dalam keadaan bagus dengan lebih dari 50% RTTnya berkisaran 57 ms – 81 ms. Dan kejadian yang hampir sama pada Gambar 3.6. dan 3.7.

3.3.2      Grafik PDF

·       128 byte



·       512 byte

·       1000 byte

Seperti teori yang telah dijelaskan sebelumnya pada bab 2 mengenai PDF bahwa, nilai PDF akan menampilkan kemungkinan jumlah data dalam range. Nilai semua kemungkinan adalah 1. Jadi, jika nilai kemungkinan atau probabilitas suatu range semakin tinggi atau mendekati 1 maka jumlah data pada range tersebut semakin besar. Pada Gambar 3.8. , 3.9. dan 3.10. terlihat bahwa jumlah data yang terbanyak adalah yang berada pada range terkecil disetiap masing – masing grafik.

3.3.3      Grafik CDF

·       128 byte

·       512 byte

·       1000 byte

CDF menjumlahkan nilai kemungkinan sampai suatu kejadian tertentu, dalam hal ini adalah 1. Jadi kebalikan dari pdf jika pada pdf bahwa yang mendekati 1 memiliki jumlah data yang terbanyak maka pada cdf terbalik. Seperti yang sebelumnya, pada Gambar 3.11. , 3.12. dan 3.13. bahwa jumlah data yang terbanyak adalah range yang terkecil pada masing – masing grafik. Dan dan pada ketiga grafik tersebut nilai range yang terkecil berkisar pada 0.5 dan 0.6.

4.         Kesimpulan

•   Trafik dan kinerja dari jaringan kos kuning dan server dari website kaskus berada dalam keadaan bagus, dimana selain RTT yang kecil juga karena packet loss hanya sedikit bahkan sangat sedikit karena dari 1000 kurang dari 10 paket yang hilang.
•  Analisa RTT sangat tergantung keadaan jaringan - termasuk salah satunya adalah besarnya bandwidth dan waktu memproses paket. bila kita uji waktu respon ping pada jaringan yang luang (kosong) dan memiliki bandwidth cukup besar - maka perubahan respon RTT yang didapat memang tidak/kurang signifikan.

Konfigurasi CACTI di UBUNTU 11.10

     Cacti adalah salah satu aplikasi open source yang menrupakan solusi  pembuatan grafik network yang lengkap yang didesign untuk memanfaatkan kemampuan fungsi RRDTool sebagai  peyimpanan data dan pembuatan grafik. Cacti menyediakan pengumpulan data yang cepat, pola grafik advanced, metoda perolehan multiple data, dan fitur pengelolaan user. Semuanya dikemas secara intuitif, sebuah interface yang mudah digunakan  mudah dipahami untuk local area network hingga network yang kompleks dengan ratusan device. Dengan menggunakan cacti kita dapat memonitor trafik yang mengalir pada sebuah server.

Paket-paket yang di butuhkan sebelum menginstal cacti:

1. php-snmp

2. rrdtool

3. net-snmp & net-snmp-utils

4. httpd

5. php

6. php-mysql

7. mysql

8. mysql-server

Langkah-langkah Konfigurasi CACTI sebagai berikut :

1.        Masuk ke Terminal dengan perintah : # sudo su

2.        Lakukan Instalasi CACTI dengan perintah : # apt-get install cacti

3.        Setelah di Instalasi, akan muncul pemilihan webserver, pilih Apache2 kemudian OK.

4.        Selanjutnya, akan muncul tampilan Configure CACTI. Pilih <Yes>

5.        Kemudian masukkan password untuk database administrator.

6.        Kemudian masukkan juga password untuk MySQL nya.

7.       Masukkan kembali Password yang sama pada untuk mengConfim password yang telah kita buat tadi

8.        Setelah itu, ketikkan ditab browser : localhost/cacti/install

9.        Pilih Next, dan Finish. Instalasi CACTI selesai.

10.   Setelah selesai, akan keluar tampilan User Login, masukkan username dan password default yaitu
         username = admin
         password = admin
    Setelah itu kita dapat merubah username dan pasword sesuai dengan yang kita inginkan untuk keamanan server kita.

11.   Setelah memasukkan Password dan Username yang sesuai, keluar tampilan seperti dibawah ini.

12.    Klik menu device dan kemudian klik add (sebelah kanan atas)

13.    Isi menu form

              Description : Isikan nama device yang akan dimonitoring (misal: Gateway)

          Hostname : Isikan IP Address dari device yang akan dimonitoring (Gateway)

     Host Template : Pilih “Local Linux Machine” atau ucd/net SNMP Host jika device yang akan  dimonitoring PC biasa seperti windows client

      SNMP Version : Pilih sesuai versi SNMP yang di setup di device Gateway, dalam hal ini version 1

     SNMP Communitiy : umumnya pakai “public” tapi jika memang di set lain, tinggal menyesuaikan

19.    Klik Create, untuk membuat device baru yaitu gateway yang akan dimonitoring.

20.    Pada bagian “associated data query” pilih “add data query=SNMP-Interface Statistic” dengan “index-method=Uptime Goes Backward” lalu klik add

21.    Untuk memastikan SNMP nya jalan di device tersebut, klik “verbose query” pada bagian “associated data query” di  SNMP-Interface Statistic.

22.    Jika tidak ada error di SNMPnya(lihat bagian paling atas) klik save

23.    Pada menu device klik device yang sudh kita buat yaitu gateway, selanjutnya klik “create graphs for this house”

24.    Pada bagian data query [SNMP-Interface statistic] centang bagian interface dari device gateway yang mau ditampilkan grafik trafiknya. Pada bagian select graph type, pilih “In/Out Bits with total bandwidth” atau pilih sesuai dengan keinginan. Dan klik create

25.    Selanjutnya untuk menampilkan di graph tree, pada bagian graph management pilih host:gateway yaitu device yang sudah dibuat sebelumya.

26.    Centang semua graph yang muncul dan di bagian action pilih “Place on a Tree” klik go

27.   Kemudian di graph akan muncul device gateway, awalnya memang grafiknya tidak muncul karena perlu waktu untuk query data ke device gateway. Setelah beberapa menit akan muncul trafik data untuk tiap interface yang sudah kita centang sebelumya.



       Contoh trafik data

Konfigurasi Mail Server Menggunakan Postfix dan Squirrelmail

Postfix adalah mail transfer agent bebas dan terbuka. Postfix merupakan mail transfer agent default untuk sejumlah sistem operasi bertipe Unix. Salah satu ketangguhan Postfix adalah kemampuannya menahan "buffer overflow". Ketangguhan lainnya adalah kesanggupan Postfix memproses surat elektronik dalam jumlah banyak. Postfix dibuat dengan sistem jaringan daemon dimana setiap daemon  hanya mengerjakan satu tugas dengan menggunakan akses minimum ke sistem. Dengan begitu, jika ada satu daemon yang bermasalah maka hanya akan memengaruhi daemon tersebut dan tidak akan berimbas ke seluruh sistem Postfix. Sewaktu Postfix dijalankan, hanya ada satu proses yang menggunakan akses "root".

Sebelum melakukan konfigurasi mail server, ada beberapa pakage yang harus diinstal, yaitu Postfix, Squirrelmail, dan Dovecot-Postfix. Instal terlebih dahulu pakage-pakage tersebut dengan perintah apt-get install.

1.       Ketikkan perintah # apt-get install postfix kemudian setelah selesai diinstal, selanjutnya install squirrelmail dengan perintah # apt-get install squirrelmail

2.        Selanjutnya kita lakukan konfigurasi pada bagian Postfix-nya.
       Ketik perintah # dpkg-reconfigure postfix

Pilih Ok

Pilih Internet Site kemudian Ok

Ketikkan nama mail server yang ingin kita buat kemudian Ok

Ketikkan perintah diatas kemudian Ok

Pilih Yes

                                         Masukkan Network address kita

Kemudian pilih OK

Pilih all. Ok

Postfix selesai dikonfigurasi

3.    Setelah itu langkah selanjutnya adalah melakukan beberapa konfigurasi pada squirrelmailnya. Ketikkan perintah # squirrelmail-configure

Pilih no 2 ( Server Setting )

Pilih no 1 dan kemudian masukkan nama domain seperti pada gambar dibawah

Setelah itu pilih S untuk menyimpan dan kemudian Q untuk keluar

4.     Setelah itu kemudian restart service postfix-nya dengan perintah # /etc/init.d/postfix restart

5.      Berikutnya adalah menginstal package dovecot-postfix, dengan perintah # apt-get install dovecot-postfix

6.    Setelah itu cek port smtp dan imap apakah sudah berjalan dengan nmap. Install terlebih dahulu pakage nmap-nya ( # apt-get install nmap ) baru kemudian cek port yang berjalan dengan perintah # nmap mail.gugun.edu

7.   Kemudian kita edit file /etc/apache2/site-available/default dengan perintah # pico /etc/apache2/site-available/default. Kemudian ubah pada bagian DocumentRoot-nya  seperti pada gambar dibawah

8. Setelah disimpan selanjutnya restart service apache-nya

    9.  Setelah itu, kita akan melakukan uji coba web mail melalui browser. Sebelumnya kita telah memasukkan directory letak file squirrelmail di DocumetRoot web server apache. Kemudian kita cek lewat browser dengan mengetikkan url mail.gugun.edu

Jika berhasil maka akan keluar tampilan seperti diatas pada browser

    10.  Kemudian kita check webmail apakah sudah berhasil atau belum dengan cara kita buat user untuk login ke webmail, minimal kita buat 2 user yang nantinya akan kita coba saling kirim email. Buat user dengan perintah adduser diikuti nama user. contoh : # adduser email1

email1

email2

 11.      Setelah itu kembali ke browser dan coba login dengan user yang sudah dibuat tadi.

Jika berhasil akan masuk kehalaman utama seperti gambar diatas

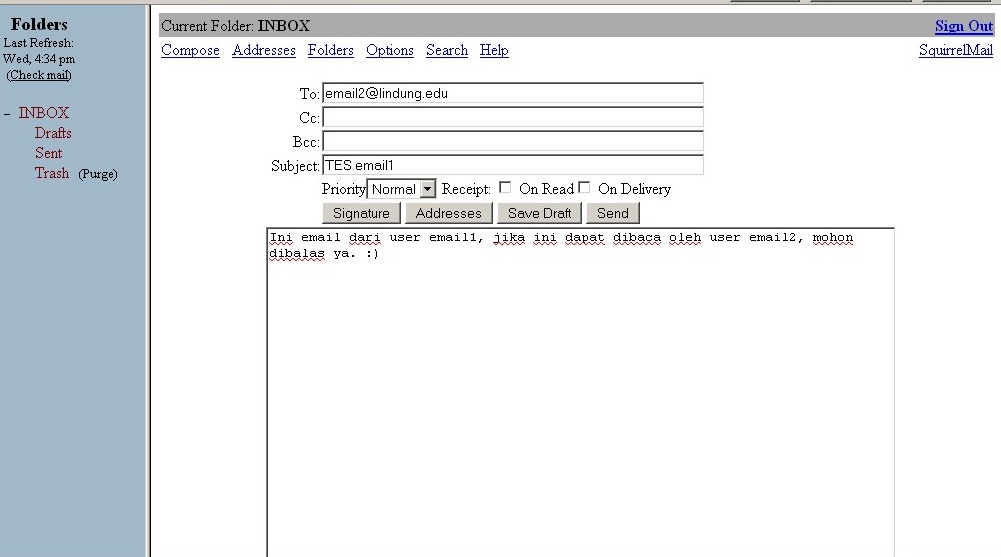

kemudian kirim email ke email2. setelah itu sign out

        12.      Login ke email2

Jika berhasil maka email dari user email1 telah masuk kedalam inbox email2
