Epic: Konfigurasi Mikrotik dengan Winbox

Sebelum kita membahas mengenai konfigurasi mikrotik dengan menggunakan winbox maka terlebih dahulu kita akan membahas mengenai mikrotik dan winbox itu sendiri. Mikrotik merupakan sebuah sistem operasi independen berbasiskan Linux, khusus untuk komputer yang difungsikan sebagai router. Dan untuk instalasi Mikrotik tidak dibutuhkan piranti lunak tambahan atau komponen tambahan lain. Mikrotik didesain untuk mudah digunakan dan sangat baik digunakan untuk keperluan administrasi jaringan komputer seperti merancang dan membangun sebuah sistem jaringan komputer skala kecil hingga yang kompleks.

Mikrotik pada standar perangkat keras berbasiskan Personal Computer (PC) dikenal dengan kestabilan, kualitas kontrol dan fleksibilitas untuk berbagai jenis paket data dan penanganan proses rute atau lebih dikenal dengan istilah routing. Mikrotik yang dibuat sebagai router berbasiskan PC banyak bermanfaat untuk sebuah ISP yang ingin menjalankan beberapa aplikasi mulai dari hal yang paling ringan hingga tingkat lanjut. Contoh aplikasi yang dapat diterapkan dengan adanya Mikrotik selain routing adalah aplikasi kapasitas akses (bandwidth) manajemen, firewall, wireless access point (WiFi), backhaul link, sistem hotspot, Virtual Private Netword (VPN) server dan masih banyak lainnya.

Kemudian yang selanjutnya adalah Winbox, yang merupakan sebuah utility yang digunakan untuk melakukan remote ke server mikrotik kita dalam mode GUI ( Graphical User Interface merupakan salah satu model interaksi antara manusia dan komputer ). Jika untuk mengkonfigurasi mikrotik dalam text mode melalui PC itu sendiri, maka untuk mode GUI yang menggunakan winbox ini kita mengkonfigurasi mikrotik melalui komputer client.

Mengkonfigurasi mikrotik melaui winbox ini lebih banyak digunakan karena selain penggunaannya yang mudah kita juga tidak harus menghapal perintah-perintah console. Untuk mendapatkan winbox anda bisa mendownloadnya atau bisa juga mendapatkan dimikrotik. Caranya buka browser anda, tuliskan di address bar http://ipaddressrouter/winbox/winbox.exe.

Fungsi utama winbox adalah untuk setting yang ada pada mikrotik, berarti tugas utama winbox adalah untuk menyetting atau mengatur mikrotik dengan GUI, atau tampilan dekstop fungsi winbox lebih rinci adalah

1. Setting mikrotik routher

2. untuk setting bandwith jaringan internet

3. untuk setting blokir sebuah situs, dll.

A. Konfigurasi Awal ( IP Address,DHCP,Client )

1. Setelah winbox didownload, double klik winbox loader tersebut sehingga keluar jendela dibawah, kemudian klik pada panah dibawah untuk melihat daftar router mikrotik yang ada di jaringan

2. Jika mikrotik telah terhubung maka akan keluar dan kemudian klik seperti pada gambar dibawah

3. Kemudian klik connect untuk masuk ke operating system

4. Proses downloading

5. Tampilan setelah login

6. Kemudian kita men setting IP pada eth1, klik dua kali pada eth1

Ubah nama “eth1 “menjadi ”eth1-internet”, kemudian klik Apply dan OK. pada percobaan ini eth1 di sebagai IP DHCP yang di dapat dari ISP provider.

7. Langkah selanjutnya kita membuat IP pada eth1 dengan cara klik pada menu “IP > DHCP Client”.

Tampilan nya seperti gambar di bawah:

Kemudian klik tanda tambah pada panah diatas untuk membuat IP DHCP nya, berikut tampilannya:

Pada “interface” pilih “eth1-internet”, kemudian klik Apply dan OK. Maka IP DHCP nya adalah sebagai berikut:

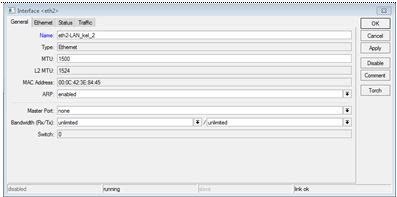

8. Kemudian kita setting eth2, klik dua kali pada “eth2” ganti menjadi “eth2-LAN_kel_2”. Pada eth2 ini di setting sebagai IP PC monitoring kita.

9. Setelah itu kita akan membuat IP pada eth2 dengan cara klik ppada menu “IP > Addresses”

10. Kemudian klik tanda panah diatas untuk membuat IP static pada eth2, berikut gambar tampilannya:

C. Konfigurasi NAT

NAT adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP. Banyaknya penggunaan metode ini disebabkan karena ketersediaan alamat IP yang terbatas, kebutuhan akan keamanan (security), dan kemudahan serta fleksibilitas dalam administrasi jaringan.

Dengan NAT gateway yang dijalankan di salah satu komputer, satu alamat IP tersebut dapat dishare dengan beberapa komputer yang lain dan bisa melakukan koneksi ke internet secara bersamaan. Misal kita ingin menyembunyikan jaringan local/LAN yang pada percobaan ini adalah 192.168.20.0/24 dibelakang satu IP address 113.212.116.34 yang diberikan oleh ISP, yang kita gunakan adalah fitur Mikrotik source network address translation (masquerading) . Masquerading akan merubah paket-paket data IP address asal dan port dari network 192.168.20.0/24 ke 113.212.116.34 untuk selanjutnya diteruskan ke jaringan internet global. Cara setting pada winbox :

1. Pilih IP kemudian klik Firewall untuk mengkonfigurasi NAT

2. Pada kolom “Chain” pilih “srcnat” dan pada “Out.interface” pilih “eth1-internet”

3. Pada action pilih masquerade

Kita tidak perlu menempatkan alamat asal apabila menggunakan masquerading, karena alamat asal akan memakai alamat dari interface tempat paket itu keluar. Hal ini akan memudahkan apabila ada penggantian alamat IP dari interface tersebut, sehingga kesalahan dapat dihindari.

4. Lakukan pengetesan IP ke gateway

5. Setelah itu pada komputer client, setting IP address dan DNSnya agar dapat melakukan koneksi ke internet, hal ini akan menjadi tidak efektif apabila dilakukan pada jaringan skala besar karena kita harus mensetting setiap komputer client
